設計実績

技術考慮と実績例

製薬・医薬設備は石油精製や石油化学と異なった設計思想があります。
以下に某社原薬・製剤プラント設計時の注意点等を含めその一例を示します。

• サニタリー配管は液溜まりを極力少なくする。分岐部からバルブ迄の寸法は、最短で設計する。
  また、勾配を１／１００以上設ける。
  ＊出来るだけ短くするのは、“ 菌 ”の繁殖を抑える為。
• ダイヤフラム弁は液溜まりを極力少なくする為、軸直方向傾斜が必要。
  ＊メーカーより“ 傾斜角度 ”を示した資料を受領する。
• 特殊三方弁は弁内の液溜りが殆どない構造のものを使用する。
  また、特殊三方弁は流れ方向がある為、取り付け方向に注意が必要。

提供技術・支援業務範囲・実績などの詳細は下記資料をご覧ください。

技術考慮と実績例

食品製造設備は石油精製や石油化学とは異なった設計思想があります。
以下に某社各種食品製造設備設計時の注意点等を含めその一例を示します。

流体特性による注意点、考慮すべき点をお客様に確認

• 勾配の確認（液溜りをなくす）
• 洗浄の要領（水、温水、薬液）
• 廃液処理要領（強制、自然（Ｈｅａｄ））
• 配管分岐要領　（Ｔｅｅ、Ｒｅｄｕｃｅｒの使用）
• 内面処理が必要な配管に対する製作要領
• 配管形状はコンパクトにする。
• 弁の使用はバッチ運転が多く自動弁が多く使用されている。
• プロセスラインの液体はボール弁型、気体はグローブ弁を使用。弁の液溜りを最小にする為にボール弁を使用し、分岐部を最短にする。
• バッチ運転が多い為、運転停止することが出来るのでメンテナンス用のブロック弁、バイパス弁等は殆どない。

提供技術・支援業務範囲・実績などの詳細は下記資料をご覧ください。

技術考慮と実績例

熱応力解析及び耐震性能評価に対する一般的に考慮すべき点を下記にピックアップしています。

ＬＮＧは液体温度が－１６０℃の超低温であり熱収縮に対する考慮が不可欠である。

• 配管の熱収縮とサポート
• 配管の熱収縮の吸収
• 配管が持つ自己可撓性
• エキスパンションループの設置
• スプリングサポートの使用等により配管の収縮を吸収するが鉛直配管ライン上や機器ノズル直近でサポートを取っている場合、低温下では配管・機器の収縮によりサポート部に押し下げる力が作用する場合もあるので注意する。

提供技術・支援業務範囲・実績などの詳細は下記資料をご覧ください。

技術考慮と実績例

廃棄物発電・廃棄物利用(ごみ焼却プラント) の配管設計に関して特筆すべき事項の一例を下記に示します。

• タービン排気管は大口径管である為、配管ルートを簡単に変更出来ない。また、熱反力がタービン及び復水器及び建屋に与える影響が大きい為、ルート計画及び熱応力解析を最初に行う。
• 空調・換気ダクトが大きくそのルートが配管ルート計画に与える影響が大きい。
• ボイラー本体の熱伸びに対する周辺の配管とそのサポートに対し細心の注意を払う。

提供技術・支援業務範囲・実績などの詳細は下記資料をご覧ください。

• 原料処理設備：COG脱硫設備関連、CDQ設備関連、集塵設備関連
• 製鉄設備：熱風炉吹込設備関連、炉体冷却設備関連、酸素弗化設備関連、原料投入設備関連
• 製鋼設備：酸素吹込装置関連、真空脱ガス設備関連
• 圧延設備：連鋳設備関連、デスケーリング設備関連

• 石油精製：常圧蒸留設備、ガス回収設備、水素化脱硫設備、脱ベンゼン設備
• 石油化学：VCM/PVC PLANT、EO/EG PLANT、テレフタル酸製造設備、エチレン製造設備、ポリエステル重合設備、ポリスチレン重合設備、BTX PLANT、無水フタル酸製造設備、フェノール/ビスフェノール
• その他：タール蒸留設備、塩酸回収設備、尿素製造設備、LPG/LNG関連、酸素製造設備

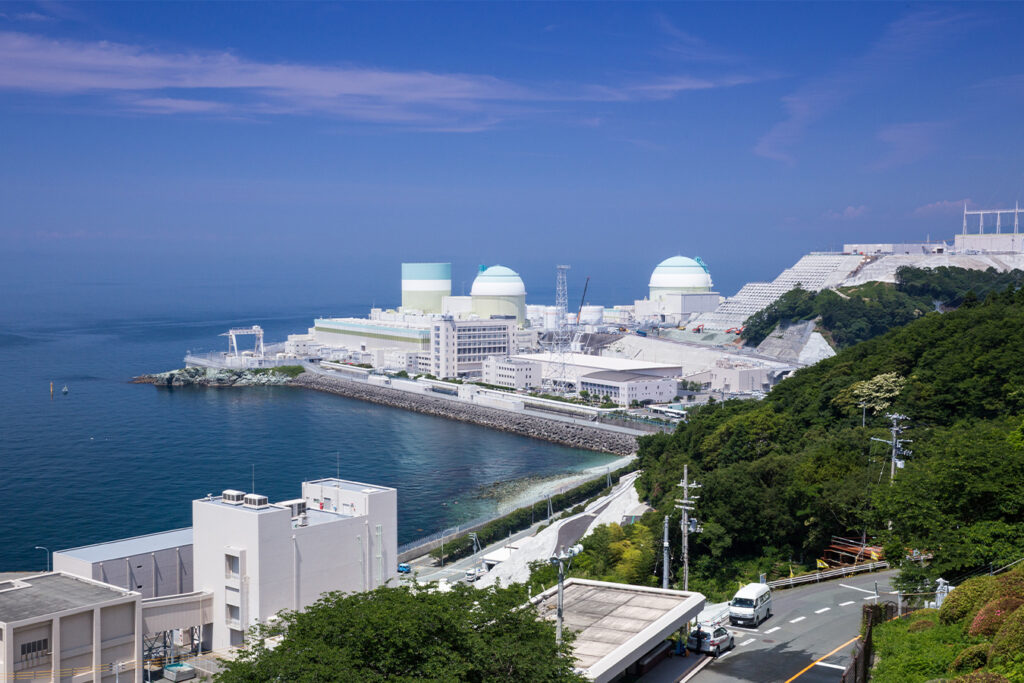

• タンク・貯槽設備関係：使用済樹脂貯蔵タンク、廃液貯蔵タンク、機器ドレンタンク、サンブリングタンク、復水タンク、１次系純水タンク、燃料取替用水タンク、燃料ピットライニング
• 配管設備関係：液体ヘリウム発生装置、燃料再処理試験設備、廃液中間貯蔵設備、アルコール廃液処理設備、Kr回収技術開発設備、真空排気設備、復水処理設備、蒸発固化設備、雑固体焼却設備、消火設備関連

• 配管・機器・機械類：地域冷暖房設備、レジャー施設、半導体関連設備、自動車関連設備、衛生機器製造設備
